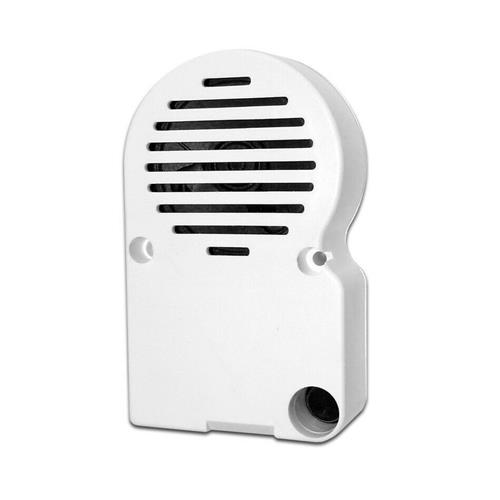

Modulo fonico Portiere elettrico - MD30 Universale Compatibile Urmet Terraneo Comelit Bitron

Portiere elettrico compatto per pulsantiere serie MODY e Prestige. E' costituito da un doppio amplificatore (ricezione e trasmissione) con doppia regolazione del volume, verso l'interno e verso l'esterno.

materiale: plastica
colore: bianco
tensione di alimentazione: 6-8 Vcc

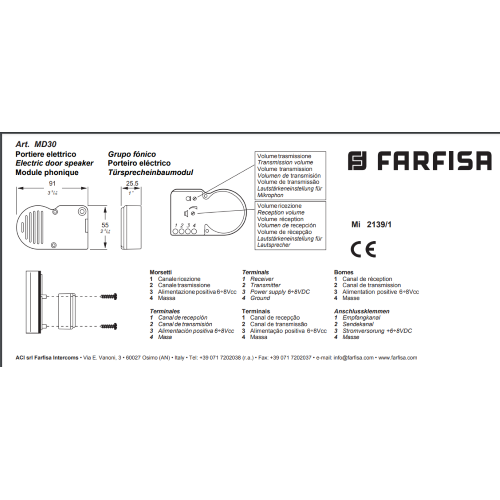

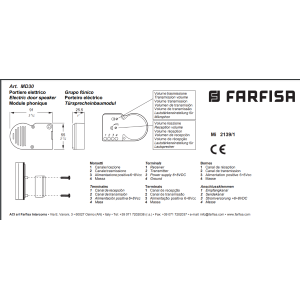

altezza cm 9.1 larghezza cm 2.5 profondita' cm 5.5

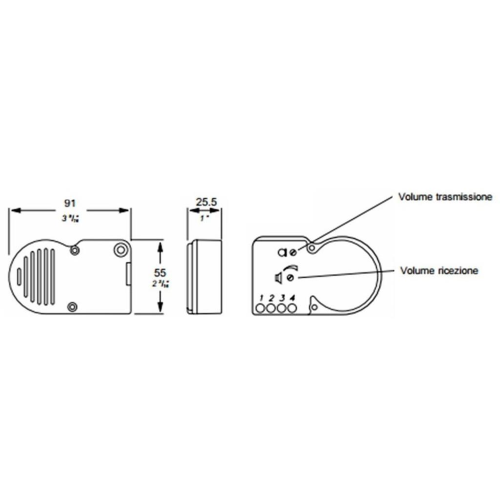

Forma e dimensioni
Altezza[mm]91
Larghezza[mm]55
Profondità[mm]25
Montaggio
Tecnica di installazioneSistema multifilo
Tipo di montaggioIncassato
Materiali
MaterialePlastica
FunzioneComandare/regolare

Portiere elettrico compatto per pulsantiere serie MODY e Prestige. E' costituito da un doppio amplificatore (ricezione e trasmissione) con doppia regolazione del volume, verso l'interno e verso l'esterno.
Compatibile per la sostituzione del modulo porter 2659N Bticino.

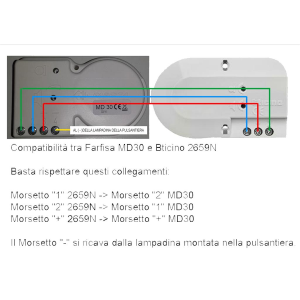

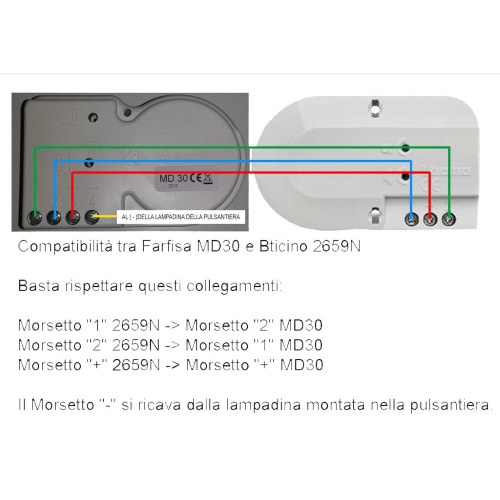

Schema collegamento:

Morsetto N.1 da collegare al N.2 del 2659N
Morsetto N.2 da collegare al N.1 del 2659N
Morsetto + da collegare al + del 2659N

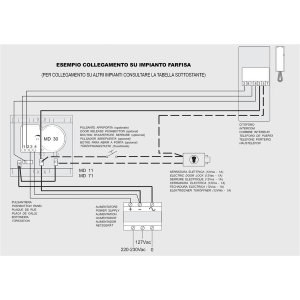

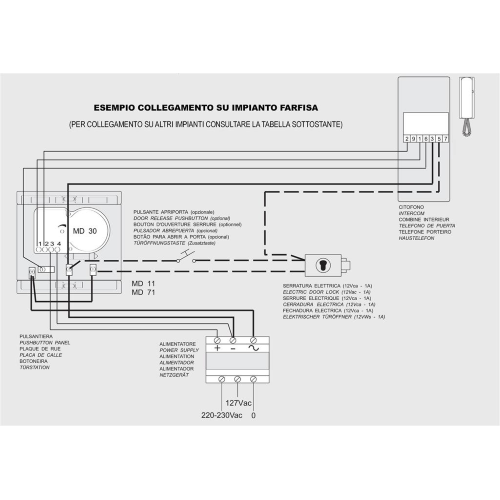

Morsetto N.4, IMPORTANTISSIMO PER IL FUNZIONAMENTO, motivo per il quale riceviamo dai nostri utenti difficoltà nella ricezione, da ricavare tramite un cavo in più, da portare al negativo della lampadina pulsantiera Bticino, o in alternativa, provare a rimuovere la lampadina pulsantiera, che potrebbe assorbire corrente creando un abbassamento di qualità della ricezione, oppure portando il N.4 direttamente all'alimentatore come da istruzioni originali Farfisa in confezione.

P.S. su alcuni impianti, dopo una corretta installazione, sono stati segnalati dei leggeri fruscii o ronzii. Provare a rimuovere la lampadina pulsantiera, che potrebbe assorbire corrente, creando un abbassamento di qualità della ricezione, oppure è possibile risolvere, anche portando il N.4 direttamente all'alimentatore come da istruzioni originali Farfisa nella confezione.

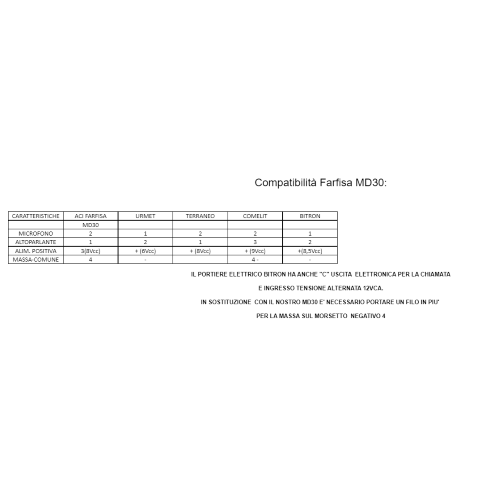

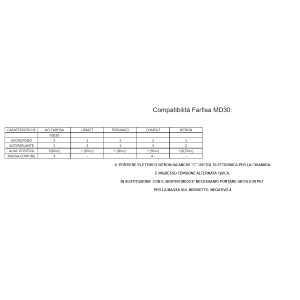

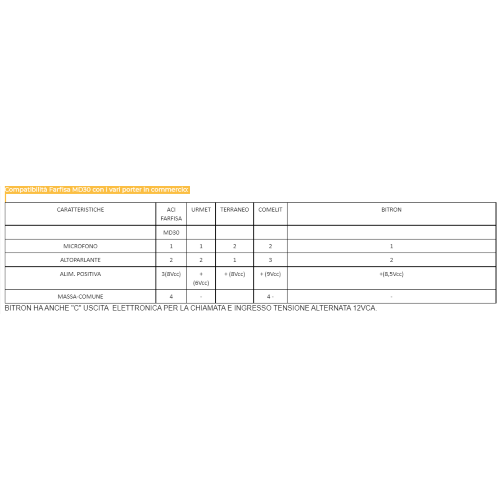

Compatibilità Farfisa MD30 con i vari porter in commercio:
