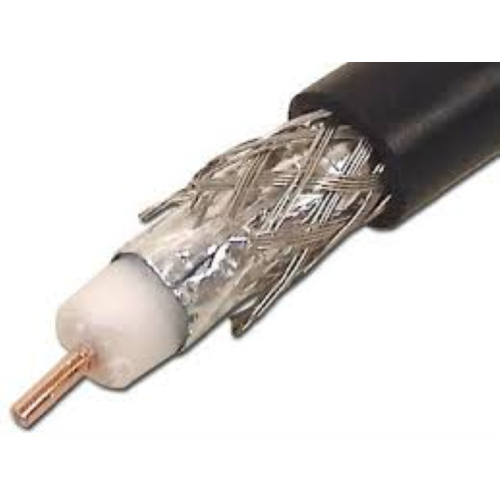

Cavo coassiale Classe A Nero H399A AL FR-PE per uso in interno, esterno e posa in cavidotto interrato adatto per la distribuzione di segnali RF analogici e digitali in alta definizione HD-SDI

Caratteristiche fisiche Conduttore interno: CU – Rame rosso Diametro del conduttore: 1,15 ± 0.02 mm Dielettrico: Polietilene espanso a gas Diametro del dielettrico: 4,80 ± 0,10 mm Conduttore esterno I° schermo: Nastro Al/Pet/Al II° schermo: Treccia in TCCA Copertura: = 78% Guaina esterna: FR-PE (UV resistant) Spessore della guaina: = 0,5 mm Diametro esterno: 6,60 ± 0.2 mm Caratteristiche elettriche Impedenza: 75 ± 3 Ohms Capacità: 52 ± 2 pF/m Velocità di propagazione: 85% Resistenza conduttore interno: 18,2 Ohm/Km @ 20° C Resistenza conduttore esterno: 22,4 Ohm/Km @ 20° C Isolamento del dielettrico: 2,5 kVdc Tensione di prova della guaina: 2,0 kVac Attenuazione (dB/100 m @ 20C°) 10 MHz: 1,9 dB 50 MHz: 3,8 dB 100 MHz: 5,0 dB 230 MHz: 7,8 dB 470 MHz: 11,5 dB 860 MHz: 16,5 dB 1.000 MHz: 18,0 dB 1.350 MHz: 21,4 dB 1.750 MHz: 24,5 dB 2.150 MHz: 26,8 dB 2.400 MHz: 28,5 dB 3.000 MHz: 31,8 dB Caratteristiche meccaniche Temperatura operativa: -20°C/+70°C Temperatura di installazione: -5°C/+40°C Raggio minimo di curvatura: 8 volte il diametro Peso: 40,0 gr/m Reazione al fuoco Euroclass: Eca EN50575:2014+A1:2016– D.o.P. Nr. 170020 IEC 60332-1-2 /IEC 60754-2/ IEC 61034-1-2 Norme tecniche e standard applicabili EN 50117-10-2 (ex EN 50117-2-5) /CEI 100-7 SMPTE 292M D. Lgs. 116/2020 CEI UNEL 36762 RoHS 2002/95 EC & 2011/65 EC & Reach 2017/227 2001/95 UE – Sicurezza generale dei prodotti/General product safety C.P.R. 305/2011 Marchio CE / CE mark Stampigliatura sulla guaina F.M.C - COAX H-399A AL FR-PE – C-4 (Uo=400V) CEI UNEL 36762 – EN 50117-10-2 (ex EN 50117-2-5) – 16 dB/800 MHz – DIGITAL OUTDOOR DROP CABLE – CLASS A – Euro class Eca- n° lotto – stampa metrica Distanze massime suggerite Standard Video Lunghezza tratta in metri Livello da 5 a 4 Livello da 3 a 2 Livello 1 Analogico < 1000 nr nr HD SDI 1,5 Gbps (SMPT292M) < 190 - > 220 HD SDI 3,0 Gbps < 80 - > 100 AHD HD < 600 nr nr AHD Full HD < 500 nr nr HD CVI < 700 nr nr HD CVI Ful HD < 450 nr nr HD TVI HD < 500 nr nr HD TVI Full HD < 700 nr nr Legenda: Livello5: qualità video eccellente, degradazione impercettibile Livello 4: qualità video buona, degradazione percettibile ma tollerata Livello 3: qualità video discreta, degradazione leggermente fastidiosa Livello 2: qualità video scarsa, degradazione fastidiosa Livello 1: qualità video pessima, degrazione molto fastidiosa o assente Articoli disponibili 399AL2N100-1; 399AL2N100, 399AL2N250; 399AL2N500
